ما المعرفة الكهربائية حول خطوط النقل والتوزيع

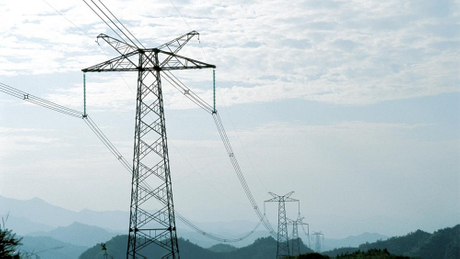

لماذا لا يتم شحن أبراج نقل الجهد العالي؟

1. وظيفة العوازل:

يتم تثبيت خطوط نقل الجهد العالي على أبراج الحديد عن طريق العوازل (خيوط البورسلين). هذه العوازل قادرة على تحمل جهد الخط وعزله عن البرج، وبالتالي تمنع مرور التيار المباشر عبر البرج.

كلما ارتفع مستوى الجهد، كلما زاد استخدام سلسلة الزجاجة الخزفية للحفاظ على مسافة الأمان اللازمة من برج الحديد وزيادة تأثير العزل الكهربائي.

2. نظام التأريض الجيد للأبراج الحديدية:

تتمتع أبراج نقل الجهد العالي بنظام تأريض جيد وموثوق، والذي يمكن أن يزيل التيارات المستحثة ويضمن عدم كهربة البرج نفسه.

3. التصميم الأمني:

ويراعى في تصميم أبراج النقل السلامة والعزل الكهربائي، بحيث لا يصبح البرج نفسه ممراً للتيار.

4. خصائص الأبراج الحديدية ذات مستويات الجهد المختلفة:

وفقًا لمستويات الجهد المختلفة، يختلف أيضًا حجم البرج وعدد العوازل. على سبيل المثال، يستخدم سلك 35 كيلو فولت 4 عوازل، بينما يستخدم سلك 110 كيلو فولت 7 عوازل. يتم تحديد هذا التصميم بناءً على مستوى الجهد ومتطلبات العزل.

5. التدخل في البث الإذاعي والاتصالات:

على الرغم من أن البرج الحديدي نفسه غير مكهرب، إلا أنه في الظروف الجوية السيئة، قد تتسبب الأوساخ الموجودة على سطح العازل في تفريغ جزئي، مما قد يتداخل مع البث الإذاعي والاتصالات. لكن هذا التداخل لا يأتي من البرج نفسه المشحون.

ما هو صوت 'الأزيز' الذي يُسمع أسفل برج نقل الجهد العالي؟

إن صوت 'الأزيز' الذي يتم سماعه تحت برج نقل الجهد العالي ناتج بشكل أساسي عن تفريغ الهالة. خاصة:

1. تعريف تفريغ الكورونا :

عندما تتجاوز قوة المجال الكهربائي السطحي لخط النقل القوة الحرة لجزيئات الهواء (عادة من 20 إلى 30 كيلو فولت/سم)، سوف يتأين الهواء، مما يؤدي إلى ظاهرة التفريغ، أي تفريغ الإكليل.

2. أداء تفريغ الهالة:

يمكن سماع ورؤية تفريغ كورونا. تحت برج نقل الجهد العالي، يمكن للمرء سماع صوت تفريغ الخط، والذي يتم إنتاجه عن طريق تأين الهواء.

في الليل أو في الطقس الممطر والضبابي، يمكن في بعض الأحيان ملاحظة هالة زرقاء أرجوانية باهتة، وهي ظاهرة ضوئية ناتجة عن تفريغ الهالة.

3. مستوى الجهد وتفريغ الاكليل:

كلما ارتفع مستوى الجهد، زادت قوة هالة السلك، وزادت الضوضاء. على سبيل المثال، من المرجح أن يتم ملاحظة تفريغ الهالة بالقرب من خطوط نقل الجهد العالي 220 كيلو فولت و500 كيلو فولت.

4. خطوط التوزيع العمراني وتصريف الكورونا:

ليس من السهل ملاحظة تفريغ الإكليل في خطوط التوزيع 10 كيلو فولت و35 كيلو فولت في المناطق الحضرية، لأن معظم خطوط التوزيع هذه تستخدم أسلاك معزولة لا تنتج تأين الهواء، ومستوى الجهد منخفض، وكثافة الإكليل ضعيفة، و يتم تغطيتها بسهولة بواسطة سطوع الخلفية وضوضاء البيئة.

5. العوامل المؤثرة:

تتأثر شدة تفريغ الإكليل بعوامل مختلفة، بما في ذلك قوة المجال الكهربائي على سطح السلك، ورطوبة الهواء، ودرجة الحرارة، ودرجة التلوث، وما إلى ذلك.
